软件工程 期末速成笔记

知识点

第一章 软件的本质

  • 软件的定义是构成一个配置的一系列条目或对象的集合
    • 指令
    • 数据结构
    • 文档
  • 特性:损耗与退化
    • no wear out but deteriorate
    • 失效率 - 浴盆曲线
    • 退化:持续变更引入新错误导致质量下降
    • 无备件
  • 应用类型
    • 系统软件
    • 应用软件
    • 工程/科学软件
    • 嵌入式软件
    • 产品线软件
    • web/移动应用
    • 人工智能软件
  • 遗漏软件
    • 长生命周期
    • 业务关键性
    • 如果重大变更 —— Reengineering
  • 软件神话
    • 错误观念

第二章 软件工程

  • 层次化技术
    • 质量关注 quality focus
    • 过程 process - 管理和组织开发
    • 方法 methods - 开放和分析软件的技术和步骤
    • 工具 tools - 支持过程和方法的自动化工具
  • 过程框架的五个活动
    1. 沟通
    2. 策划
    3. 建模
    4. 构建
    5. 部署
  • 七项通用原则

    • 存在皆为价值
    • 保持简单
    • 保持愿景
    • 他人将消费你所生产的
    • 拥抱未来
    • 为复用提前计划
    • 思考
  • umbrella activities - 软件工程的支撑活动,项目管理、质量保证、配置管理等

  • agile process models - 敏捷过程模型

第三章 软件过程结构

  • 四种过程流 process flow
    • 线性 linear
    • 迭代 iterative
    • 演化 evolutionary
    • 并行 parallel
  • 过程模式 - 在软件工程上下文中一致地描述问题的解决方案
    • 模式名称 pattern name
    • 意图 intent - 模型遇到的环境和问题
    • 类型
      • 阶段模式 stage pattern - 过程框架活动
      • 任务模式 task pattern - 软件工程动作或工作任务
      • 制品模式 phase pattern - 框架活动的顺序
    • 初始背景
    • 问题
    • 方案
    • 结果背景
    • 相关模式
    • 已知应用和示例
  • 过程评估 - 软件过程的当前状态
    • 通用标准:ISO 9001:2000 for software & SPICE
    • CMMI
      1. 初始级 initial
      2. 已管理级 managed
      3. 已定义级 defined
      4. 已量化管理级 quantatively managed
      5. 优化级 optimizing

第四章 过程模型

不允许skip

  • 规定性过程模型
    • 瀑布模型 waterfall model - 系统的、顺序的软件开发方法
      • 需求定义明确时的一种合理的方法
    • 增量过程模型 incremental process model - 每个线性序列产生一个可交付的软件
      • 需要快速得到可运行的核心产品的一种良好方法
      • RAD模型 - 高速的增量模型
    • 演化过程模型 Evolutionary Process Model - 迭代模型
      • 具有迭代性、能够轻松适应产品需求变化、通常不会产生一次性系统
      • 原型模型 prototyping model
        • 用于客户需求不明确的情况
      • 螺旋模型 spiral model
        • 强调风险分析
      • 并发开发模型 concurrent development model
        • 并发工程的另一种称呼、定义触发工程活动状态转换的事件
  • 专用过程模型 Specialized Process Models
    • 基于构件的开发 (Component-Based Development)
      • 依赖于面向对象技术的支持
    • 形式化方法模型 (The Formal Methods Model)
      • 通过数学方法,精确定义系统需求
    • 面向方面软件开发 (Aspect-Oriented Software Development)
  • 统一过程 The Unified Process - UP

    1. 初始阶段 Inception
    2. 精化阶段 Elaboration
    3. 构建阶段 Construction
    4. 移交阶段 Transition
    5. 生产阶段 Production
  • 个体和团队过程模型 Personal and Team Process Models

    • 个体软件过程 PSP
    • 团队软件过程 TSP

第五章 敏捷开发

  • 敏捷性 - 核心驱动力:变化的普遍性
    • 有效响应变化
    • 强调沟通
    • 由客户需求驱动
    • 自组织/自控制
    • 快速、增量交付软件
  • 敏捷开发的12条原则

//todo

画图题

1 用例图

角色、角色的行为、第三方参与的部分

用例图方框是一定要画的

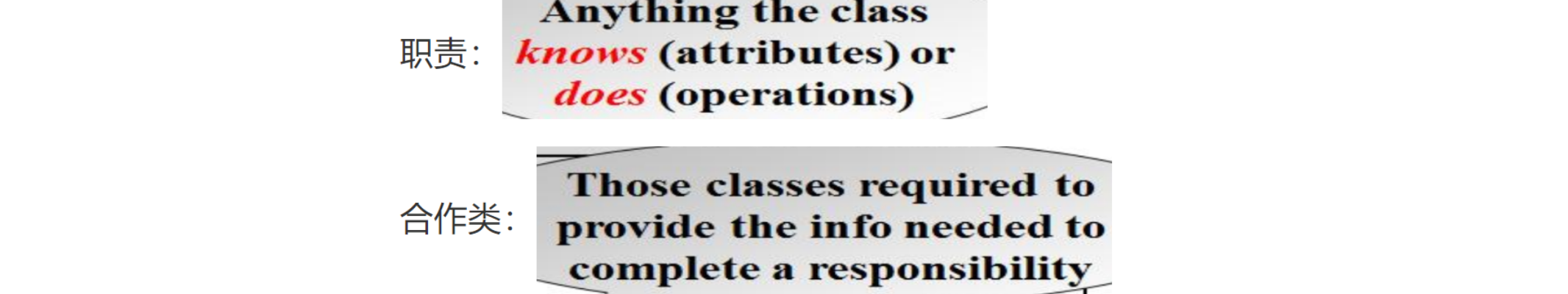

2 CRC卡

类名、类的描述信息、职责、合作类

image-20250620132704970

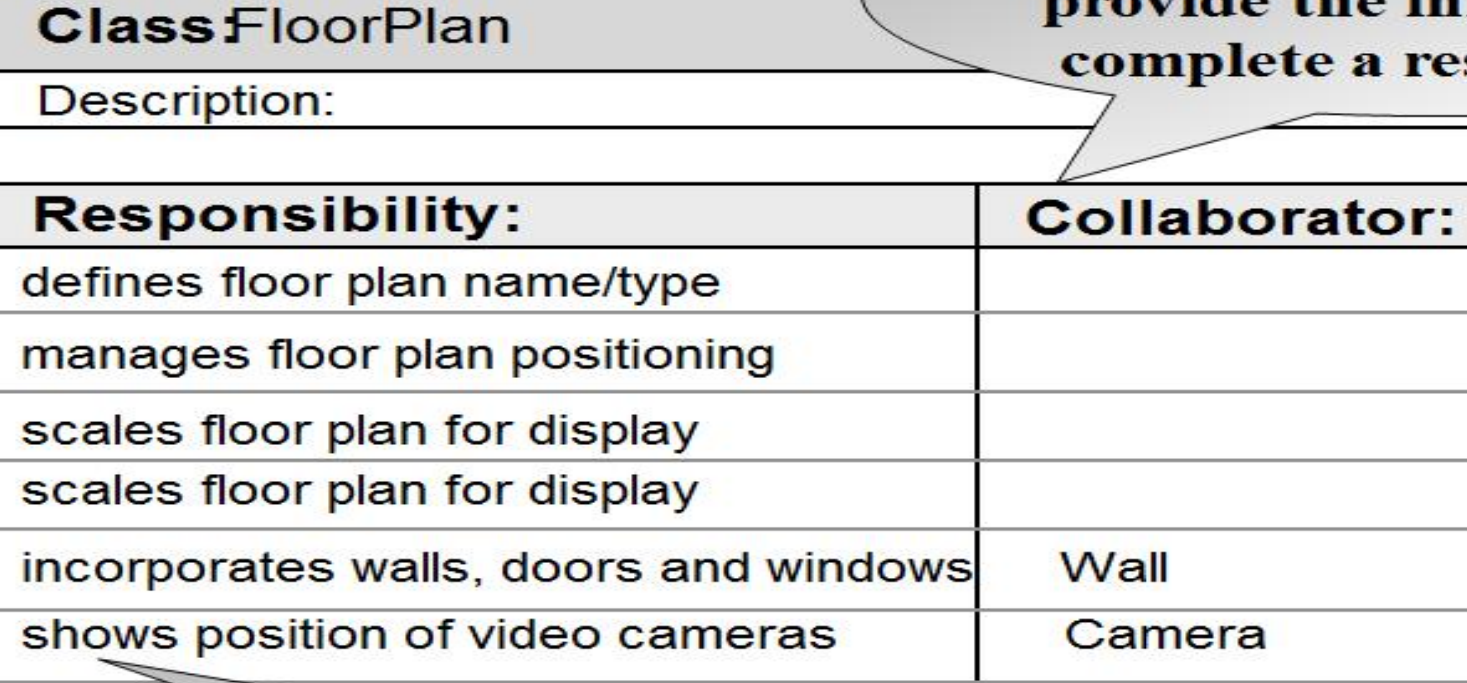

image-20250619222935140

3 类图

类名、成员变量、成员方法(funcname(func_args, ..) : type

4-1 状态图 state diagram

节点 - 状态(状态名,状态变量,状态活动) + 边 - 事件

  • q:状态变量是什么
    1
    2
    3
    4
    system status = "Copying"
    display msg = "copy count =" // string常量
    display message = #copies // 具体变量值
    display status = steady | blinking // 好像是这两个状态二选一,啥意思还不知道


4-2 活动图 activity diagram

感觉容易搞混

单线圈圈是起始状态,菱形是判断(分叉)、双线圈圈是结束状态

5 时序图

节点:用户、登录页面、业务逻辑、数据库...

有向边:出边节点对入边节点的行为

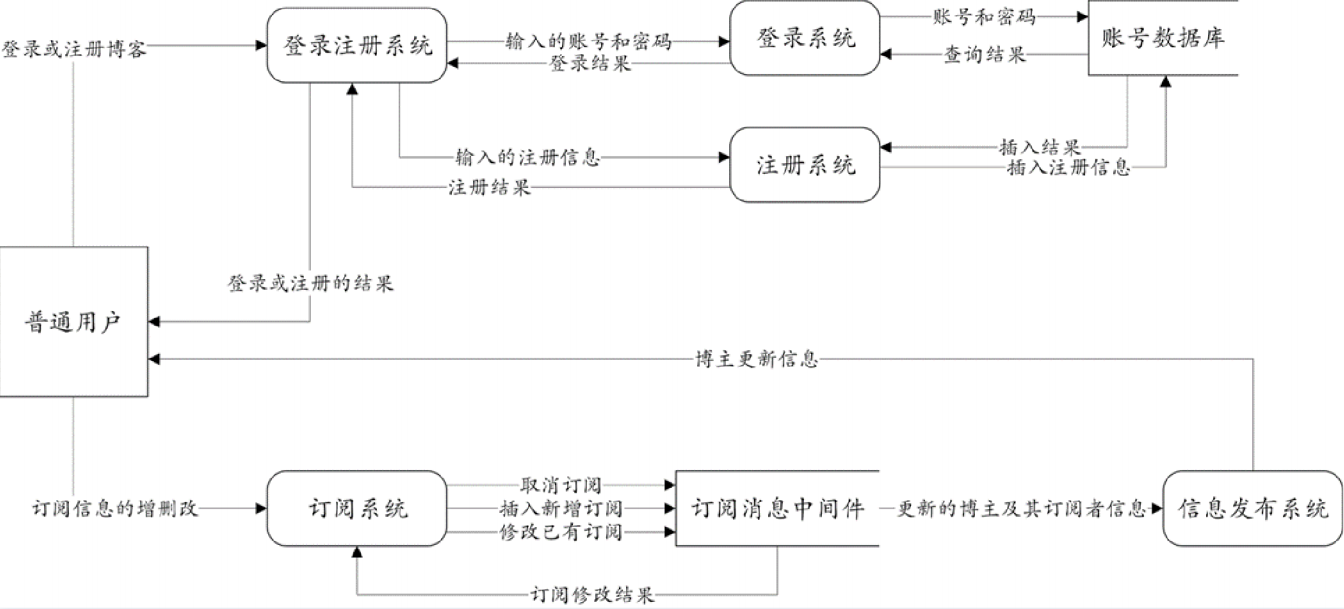

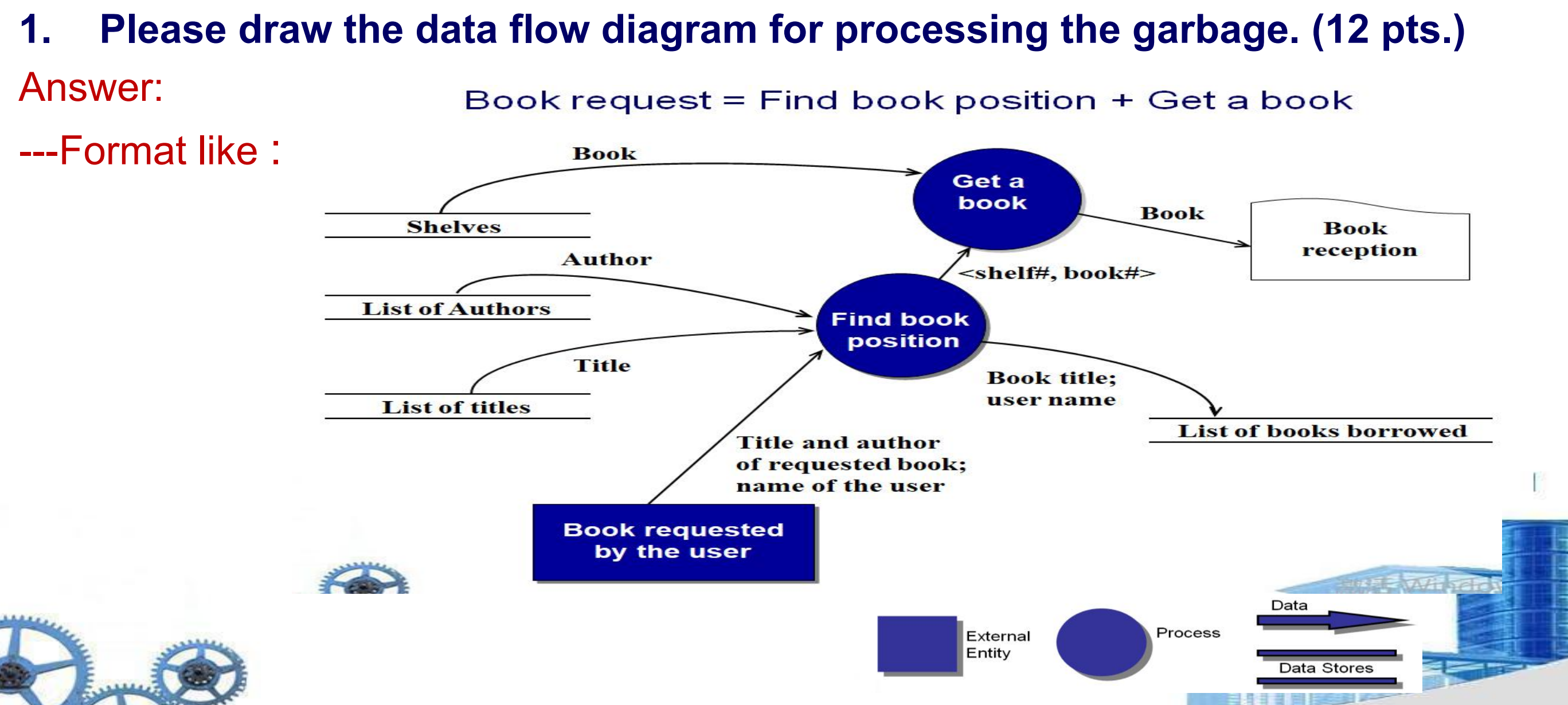

6 数据流图

数据在各个系统之间的流动,通常分为数据请求和数据返回两个流动边

有两种画法,未确认

image-20250619223140082

image-20250619223154110

7 软件架构图

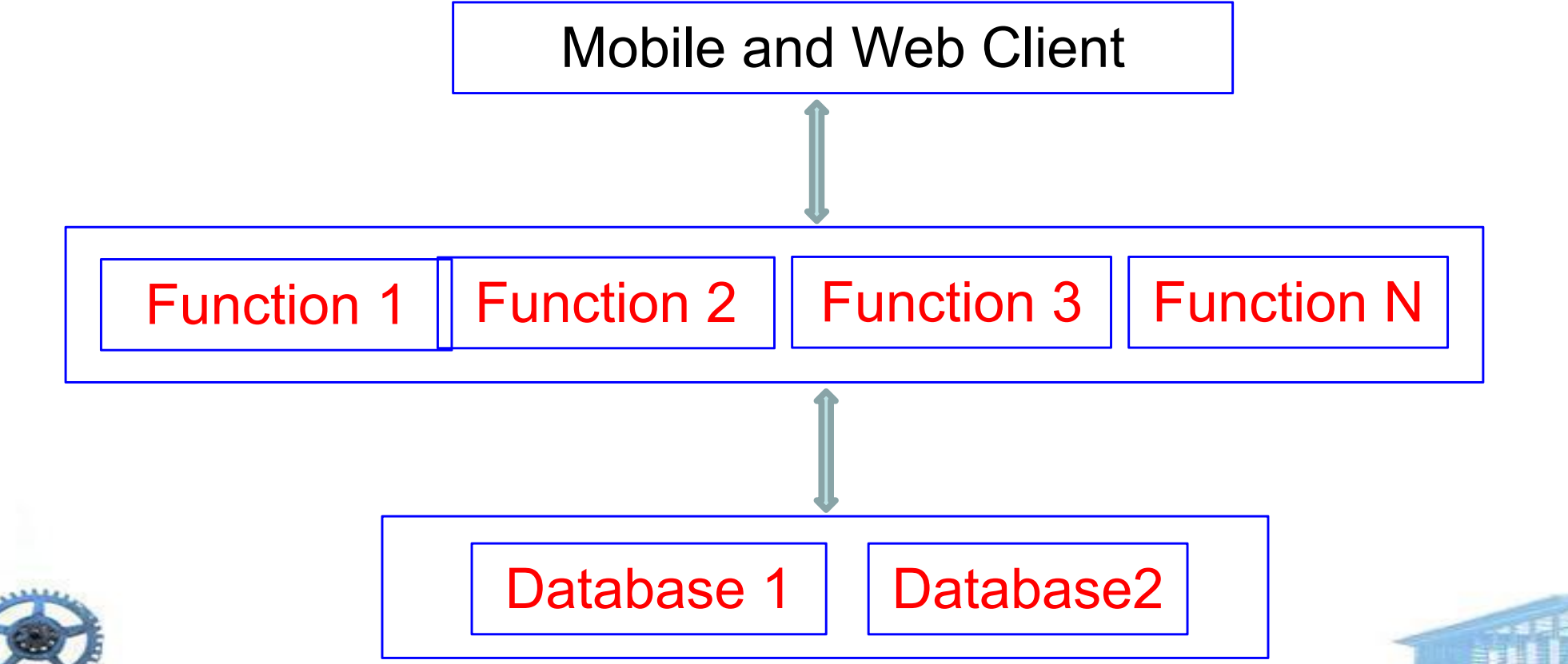

如果是layered software architecture:

image-20250619222539835

  • UI layer
    • xxxApp - 例如WebAppMobileApp
  • Server layer
    • xxxmanagement - 感觉像是前后端那些进程,比如QR_managementSecurity_management
    • xxxmaintenance - 资源和数据库的管理,比如Logistics_resource_maintenanceSports_database_maintenance
  • Database Layer
    • xxxdatabase - 比如User_databaseSports_database

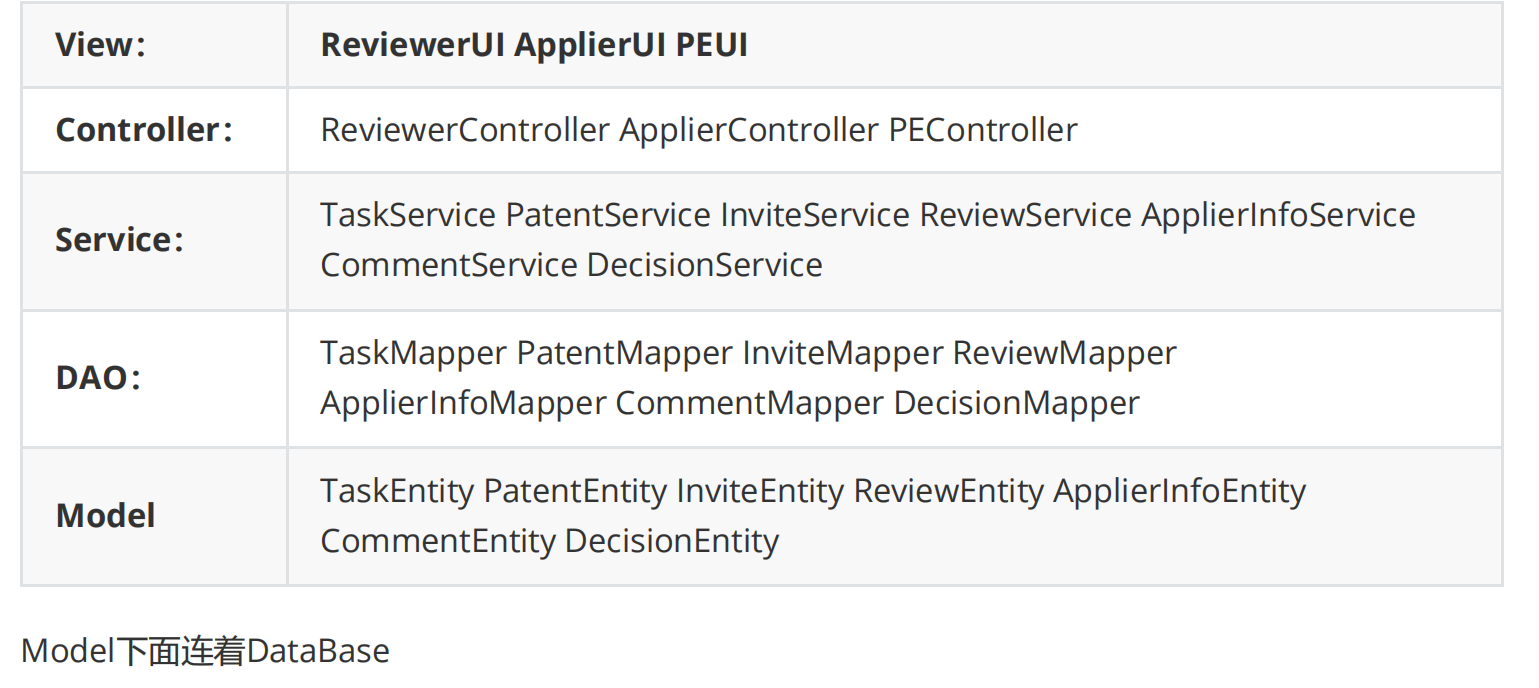

如果是web-based software architecture:

image-20250619222659411

差不多这样,具体还没看细节

感觉和这个有点像,没找到完全对应的课本内容

image-20250619225335344

例题

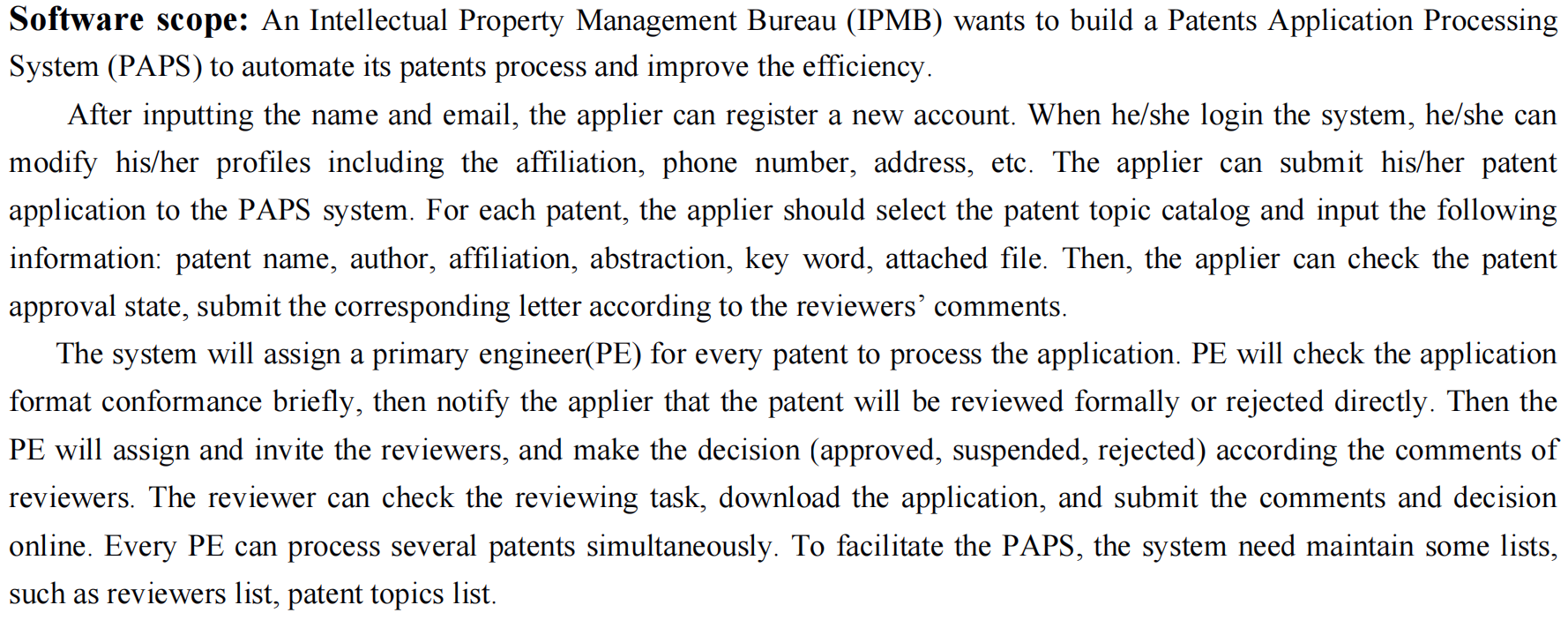

image-20250619213325376

  • 一个知识产权管理局(IPMB)希望建立一个专利申请处理系统(PAPS),以实现其专利流程的自动化并提高效率。
  • 申请人输入姓名和电子邮件后,可以注册一个新账户。
  • 登录系统后,他/她可以修改其个人资料,包括所属单位、电话号码、地址等。
  • 申请人可以向PAPS系统提交其专利申请。对于每项专利,申请人应选择专利主题目录并输入以下信息:专利名称、作者、所属单位、摘要、关键词、附件。
  • 然后,申请人可以查看专利审批状态,并根据审查员的意见提交相应的函件。
  • 系统将为每项专利指派一名主审工程师(PE)来处理申请。PE将简要检查申请的格式合规性,然后通知申请人该专利将被正式审查或直接驳回。
  • 之后,PE将指派并邀请审查员,并根据审查员的意见做出决定(批准、暂停、驳回)。
  • 审查员可以查看审查任务、下载申请文件,并在线提交意见和决定。
  • 每位PE可以同时处理多项专利。
  • 为了方便PAPS的运作,系统需要维护一些列表,例如审查员列表、专利主题列表。

数据流图

参考这个:

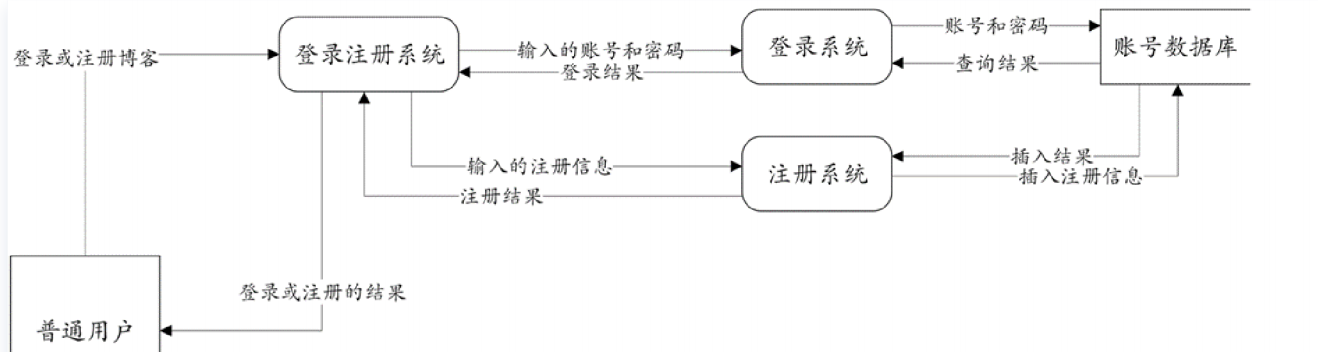

image-20250619220132610

还有个人资料管理系统、专利系统(专利申请、审批系统)

角色还有PE、审查员

CRC卡

  • applier

  • patent

状态图

  • patent

软件架构图

测试策略

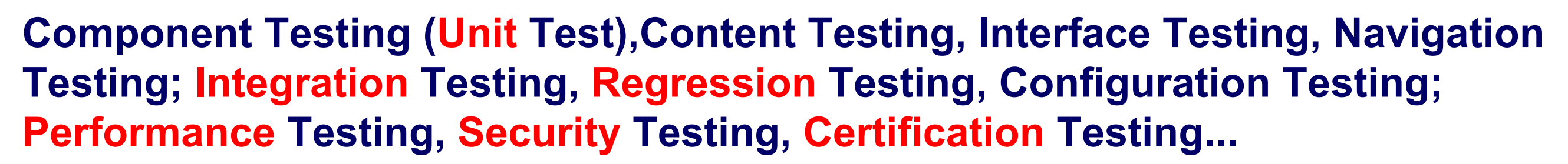

image-20250619222448687

RMMM plan

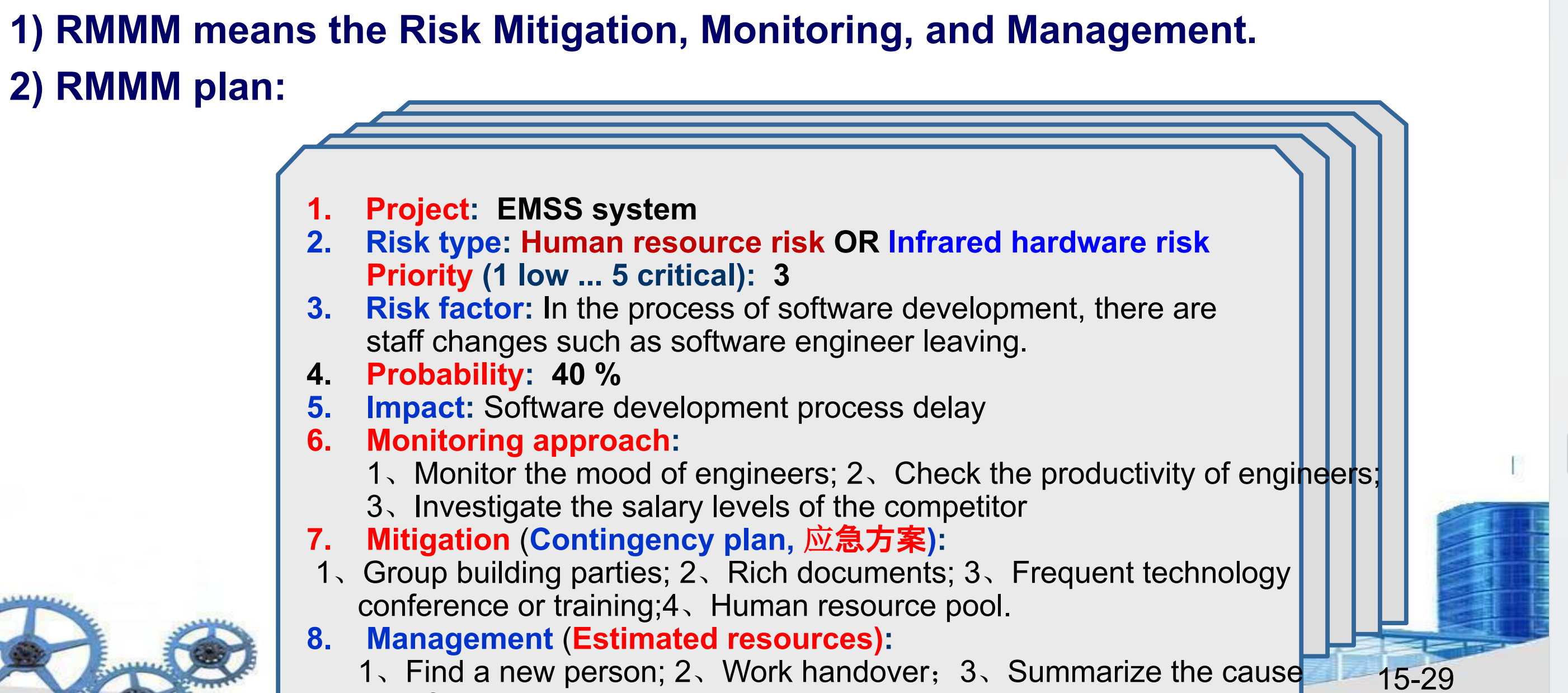

image-20250619222354556

  1. RMMM 指的是风险缓解、监控和管理 (Risk Mitigation, Monitoring, and Management)
  2. RMMM 计划:
    1. 项目: EMSS 系统
    2. 风险类型: 人力资源风险 或 红外硬件风险
    3. 优先级(1 低 ... 5 严重): 3
    4. 风险因素: 在软件开发过程中,出现人员变动,例如软件工程师离职。
    5. 可能性: 40%
    6. 影响: 软件开发流程延迟
    7. 监控方法: 1. 监控工程师的情绪; 2. 检查工程师的生产力; 3. 调查竞争对手的薪资水平
    8. 缓解措施(应急方案): 1. 组织团队建设活动; 2. 丰富文档; 3. 频繁的技术会议或培训; 4. 建立人力资源储备库。
    9. 管理(资源预估): 1. 寻找新人; 2. 工作交接; 3. 总结原因

简答题 - 计算题

1 流程图与圈复杂度 Flowcharts and Cyclomatic Complexity

  • 题干:According to following flowchart,... Please answer following question: (1) What is the value of the Cyclomatic Complexity, V(G)? (2) Please list all independent logical paths for testing.

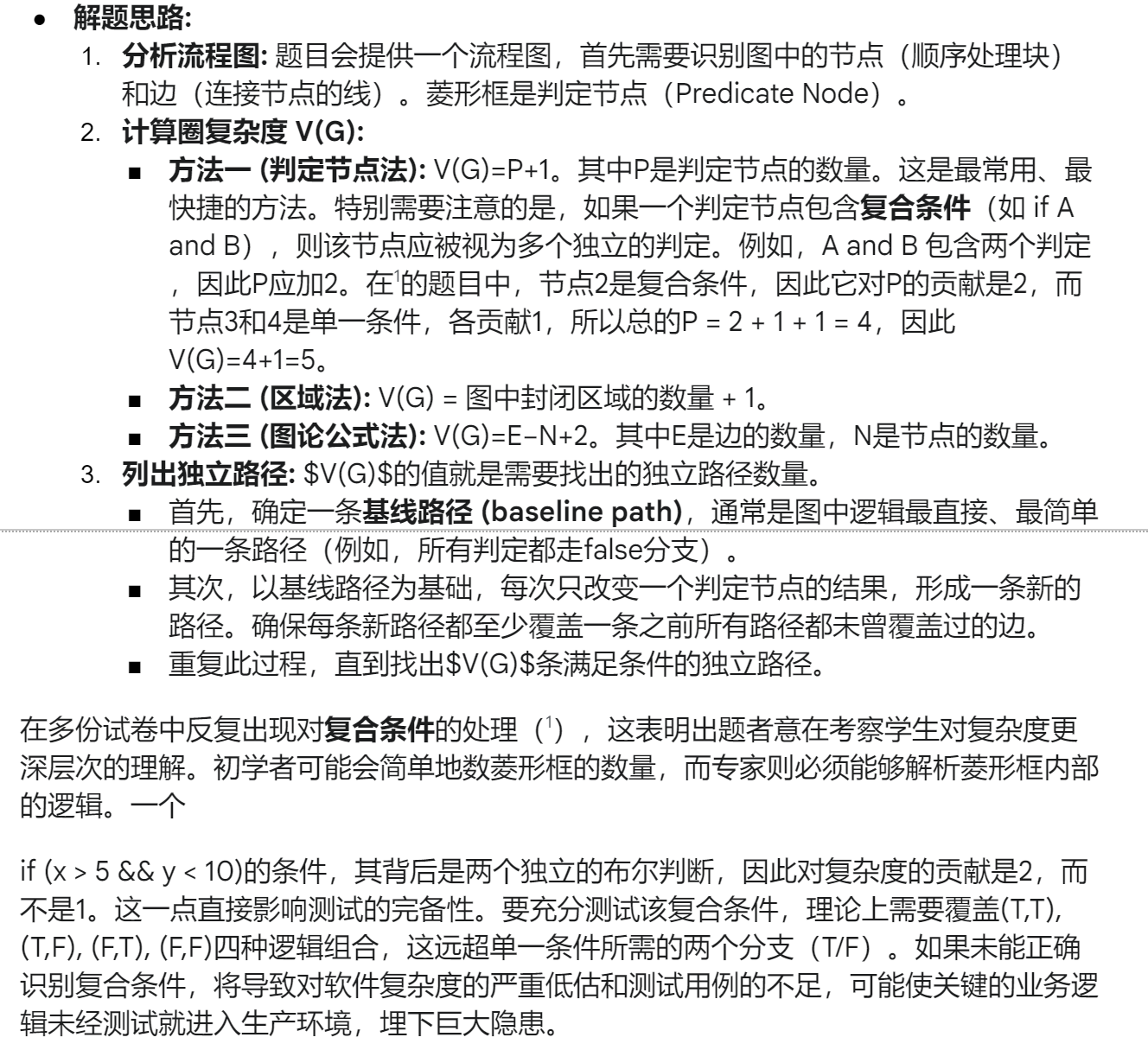

做法:

image-20250619230959499

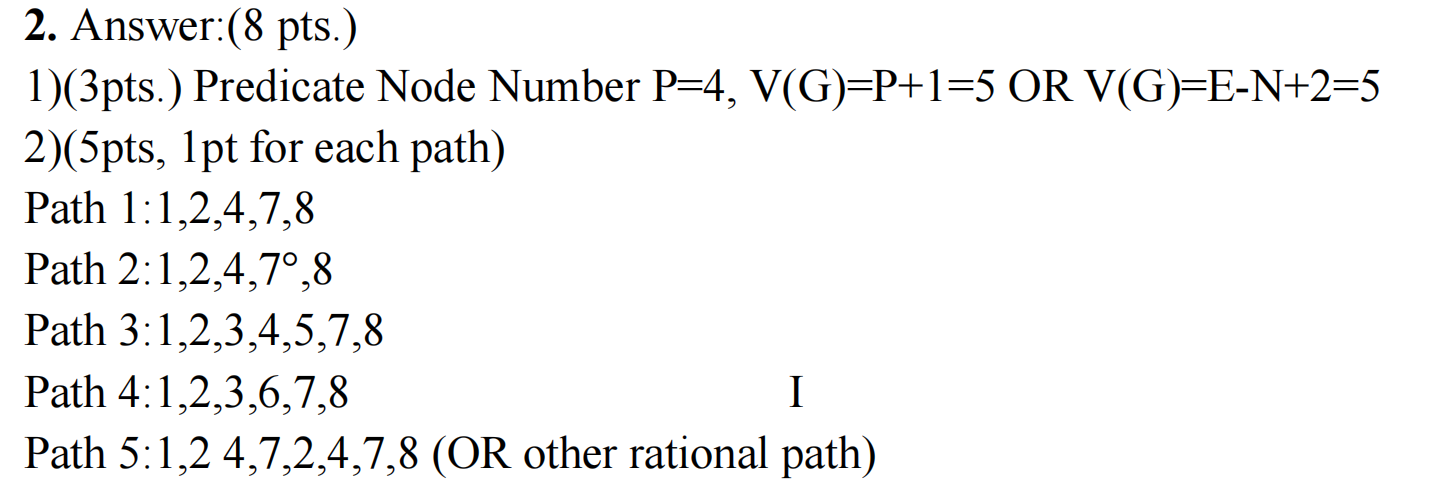

例题:

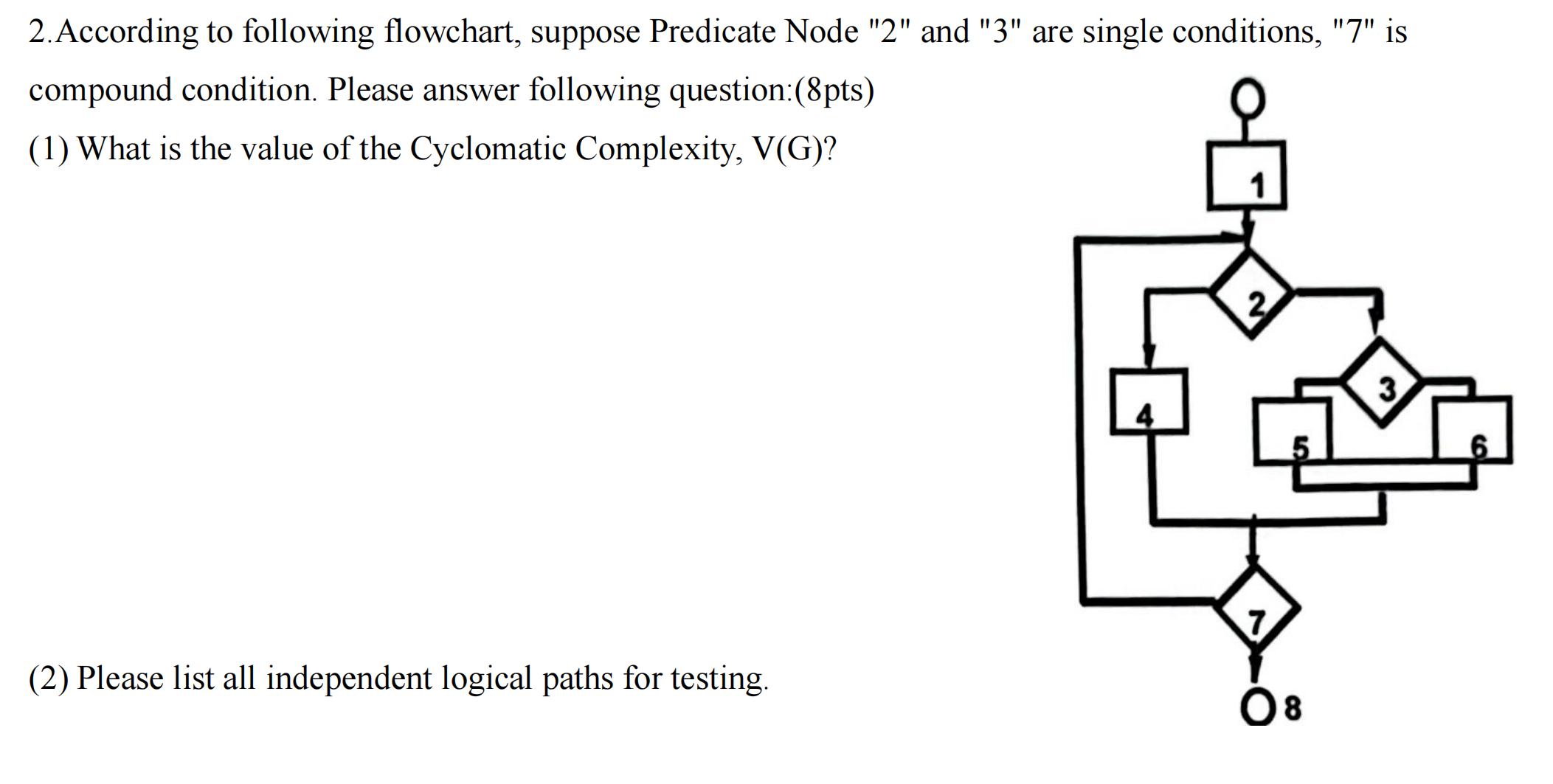

a337637b192fa99163caf43c8204db5

421bc9cea1edfa9d6616af5414003e2

path3应该是123578

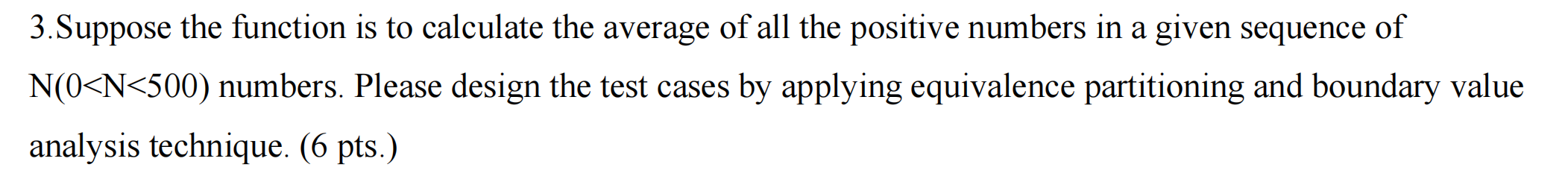

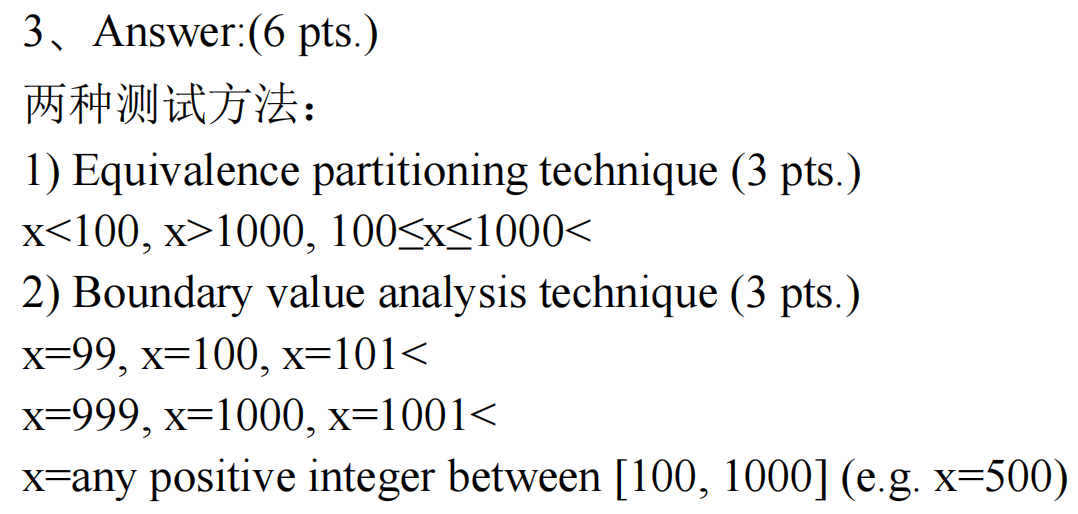

2 等价划分和边界值分析技术设计测试用例

image-20250620121856385

image-20250620121921040

image-20250620122007991

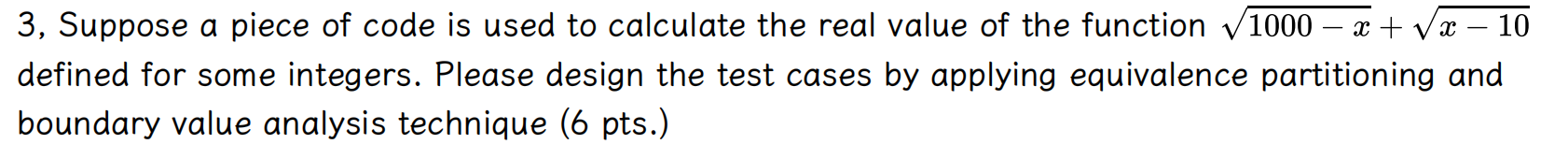

image-20250620122023883

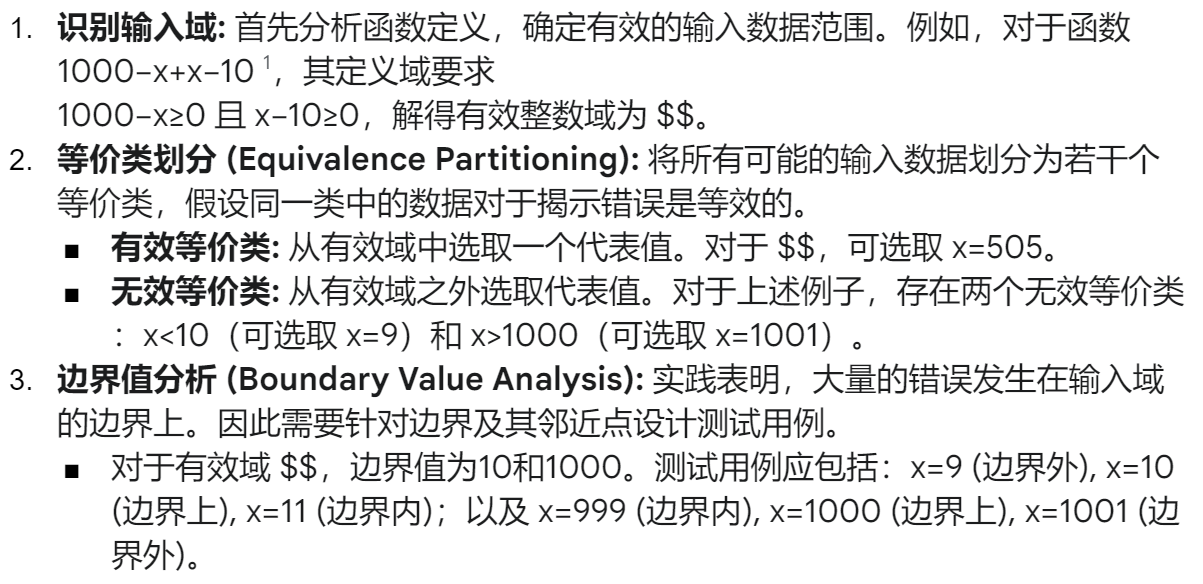

image-20250620122448097

边界值分析的时候还需要添加一个边界值内的典型值样例。

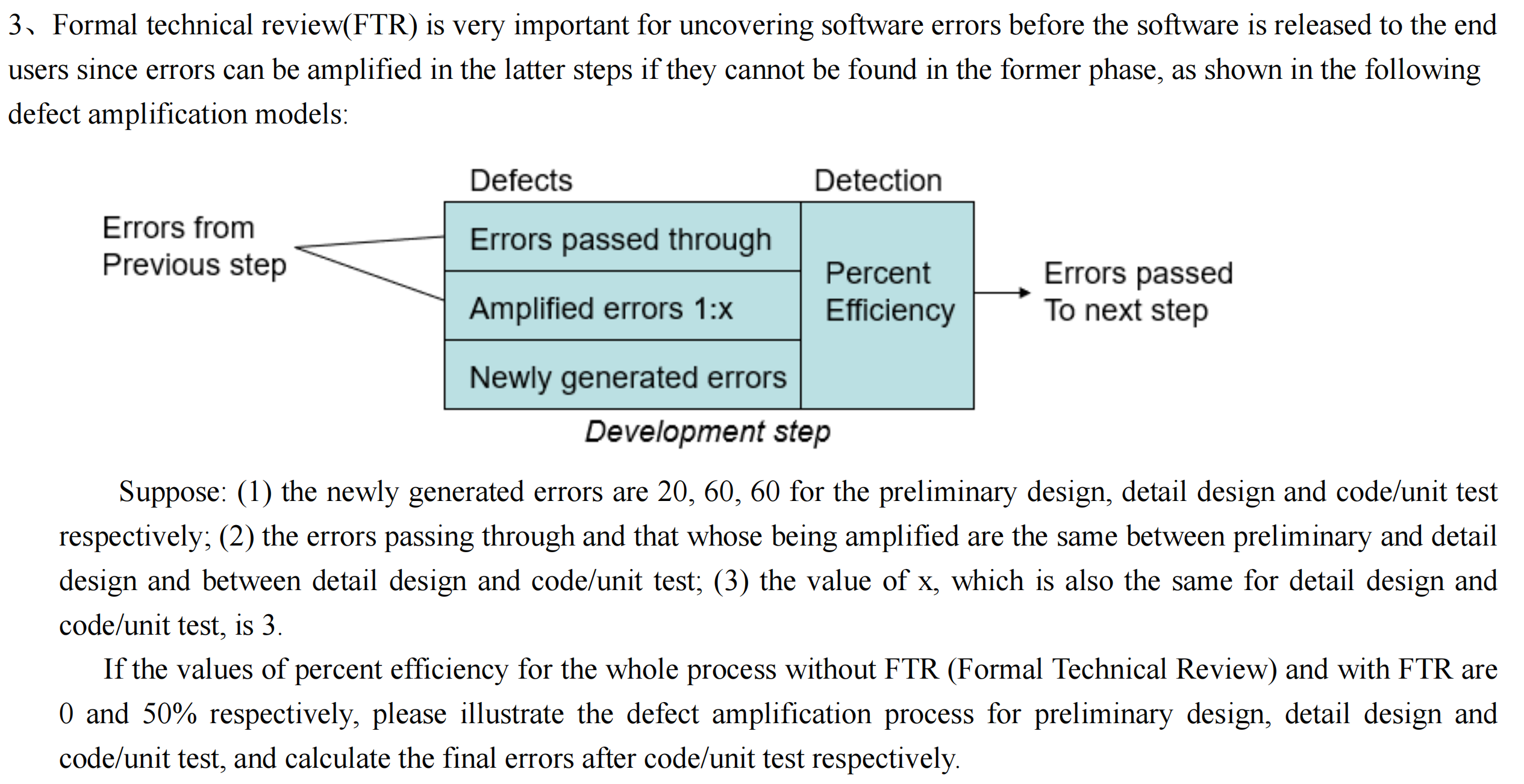

3 缺陷放大模型

image-20250620123242760

假设:(1) 在概要设计、详细设计和编码/单元测试阶段,新产生的错误数分别为 20、60、60;(2) 在概要设计与详细设计之间,以及详细设计与编码/单元测试之间,传入的错误与被放大的错误是相同的;(3) 放大系数 x 的值,在详细设计和编码/单元测试阶段是相同的,均为 3。

如果未使用FTR(正式技术评审)和使用FTR的情况下,整个流程的检测效率分别为0和50%,请说明概要设计、详细设计和编码/单元测试的缺陷放大过程,并分别计算出这两种情况下,经过编码/单元测试后的最终错误数。

image-20250620131845149

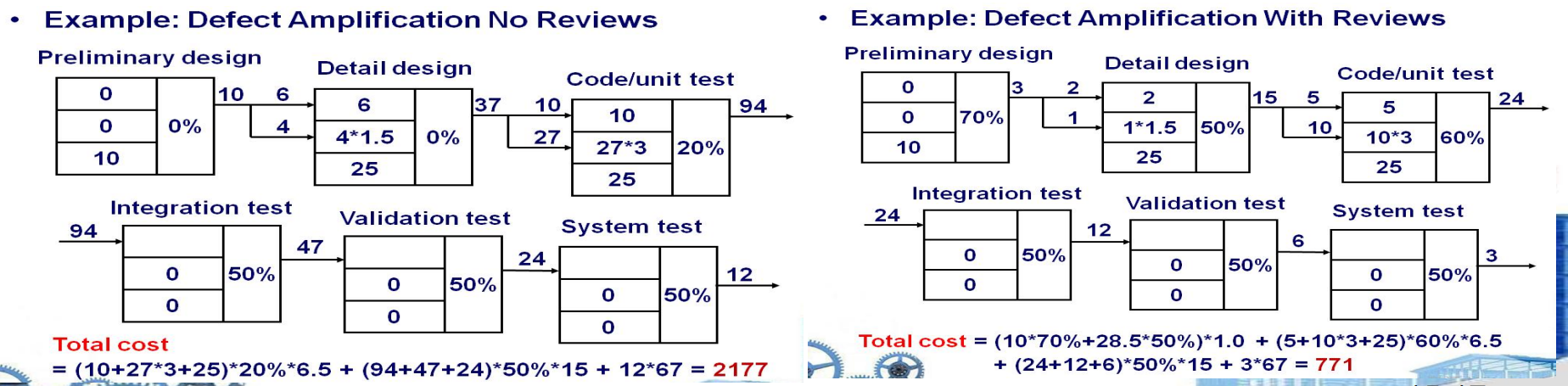

ppt例子:

image-20250620131609566

有点没懂这个分叉的方式。

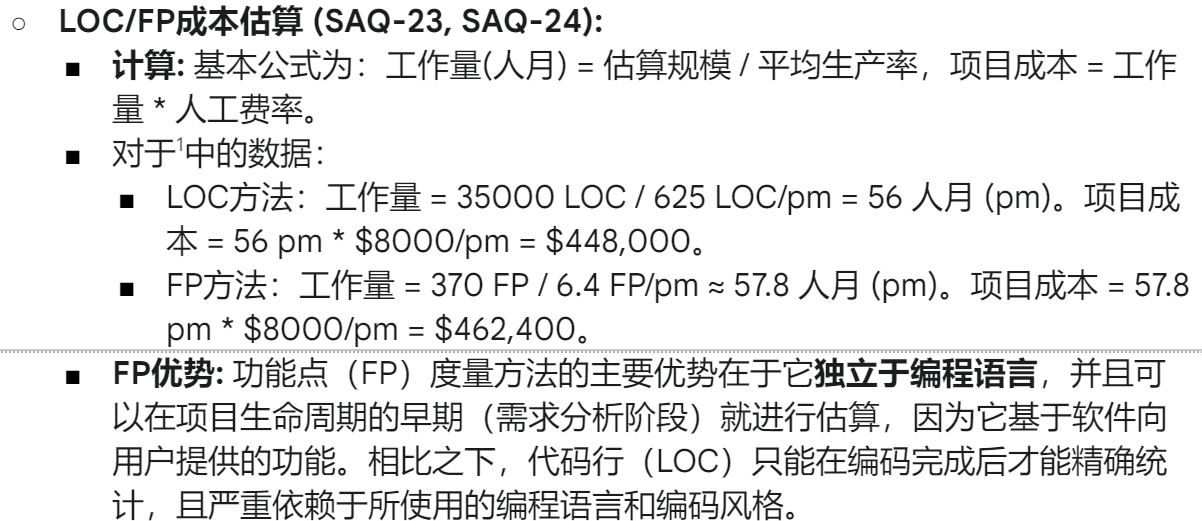

4 LOC和FP方法估算项目成本

用LOC和FP方法估算项目成本,并解释FP度量的优势。(quiz和历年卷出现过两次)

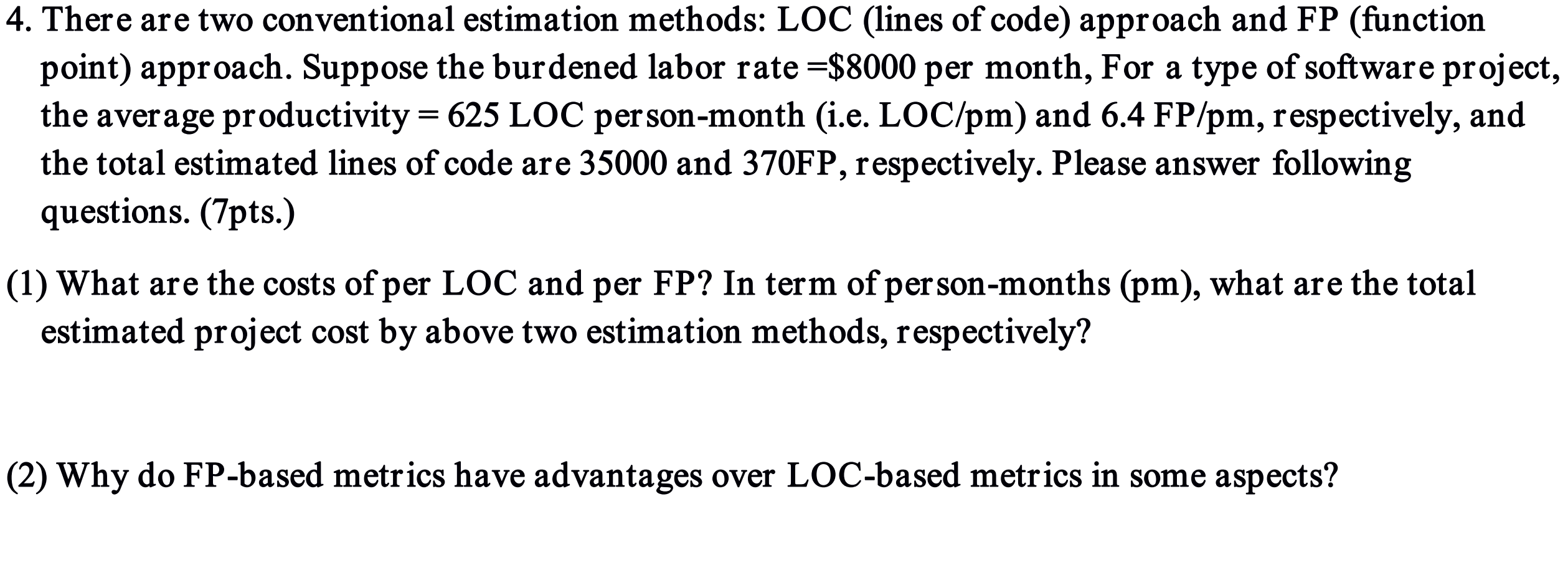

image-20250620123157072

有两种传统的估算方法:LOC(代码行)方法和 FP(功能点)方法。假设总人工成本率为每月8000美元。对于某一类型的软件项目,其平均生产率分别为 625 LOC/人月(即 LOC/pm)和 6.4 FP/人月,总估算规模分别为 35000 LOC 和 370 FP。请回答以下问题。(7分)

(1) 每 LOC 和每 FP 的成本分别是多少?以人月(pm)为单位,分别通过以上两种估算方法得出的总估算项目成本是多少?

(2) 在某些方面,为什么基于 FP 的度量方法比基于 LOC 的度量方法更具优势?

image-20250620123741174

5 风险暴露度

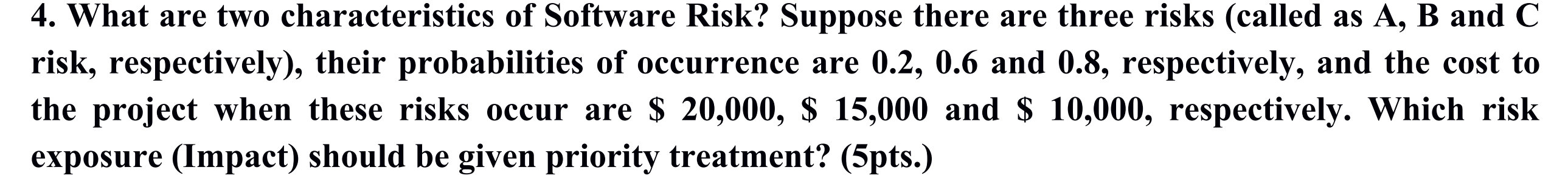

image-20250620123428031

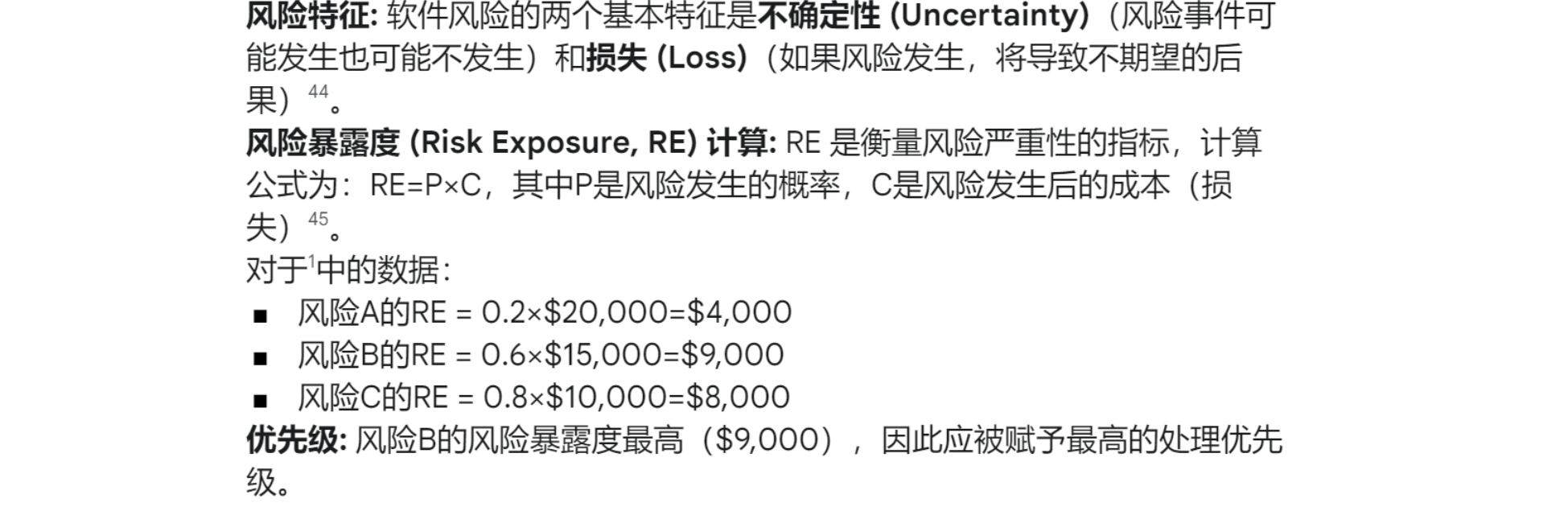

image-20250620132743472

简答题 - 概念题

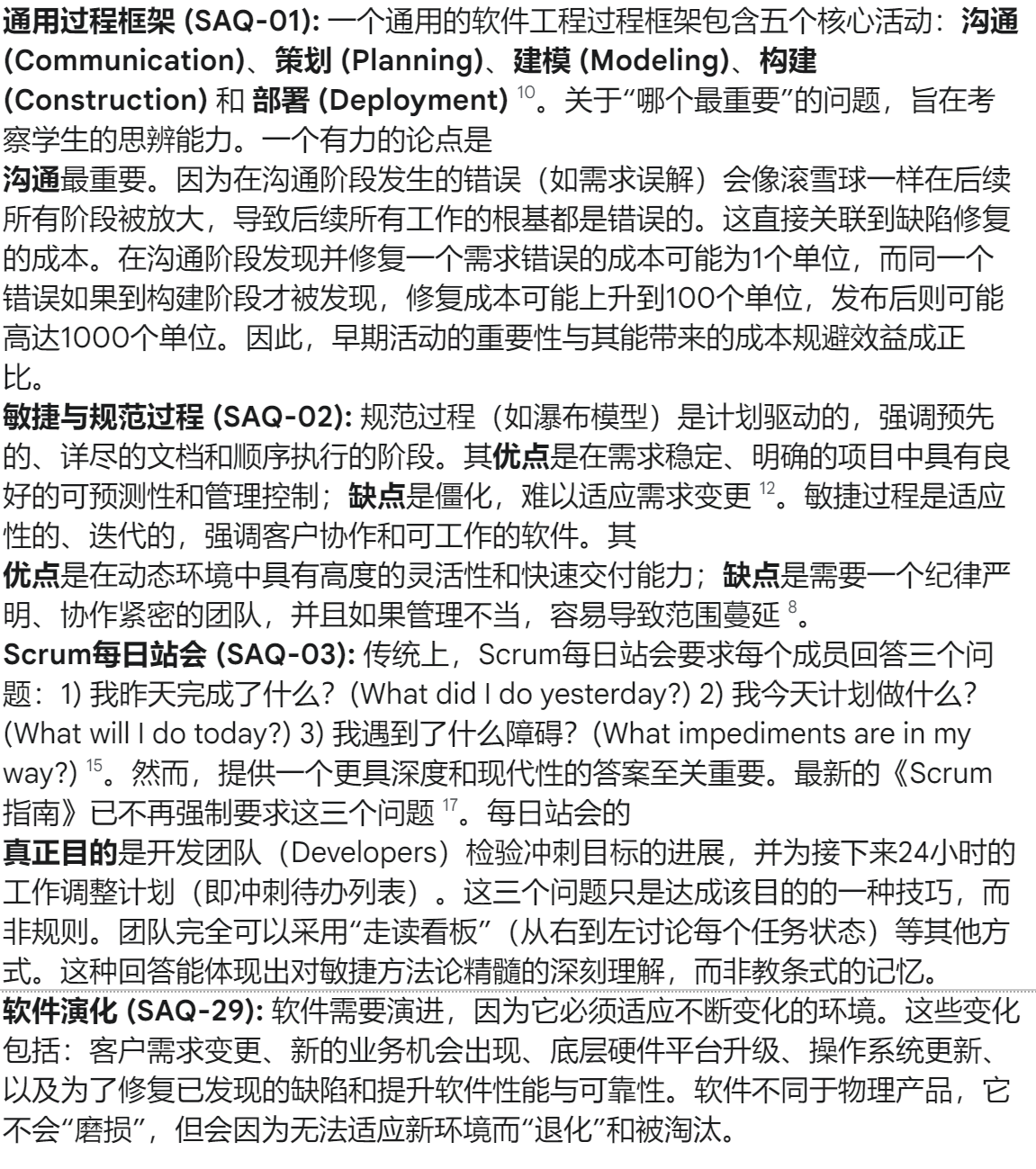

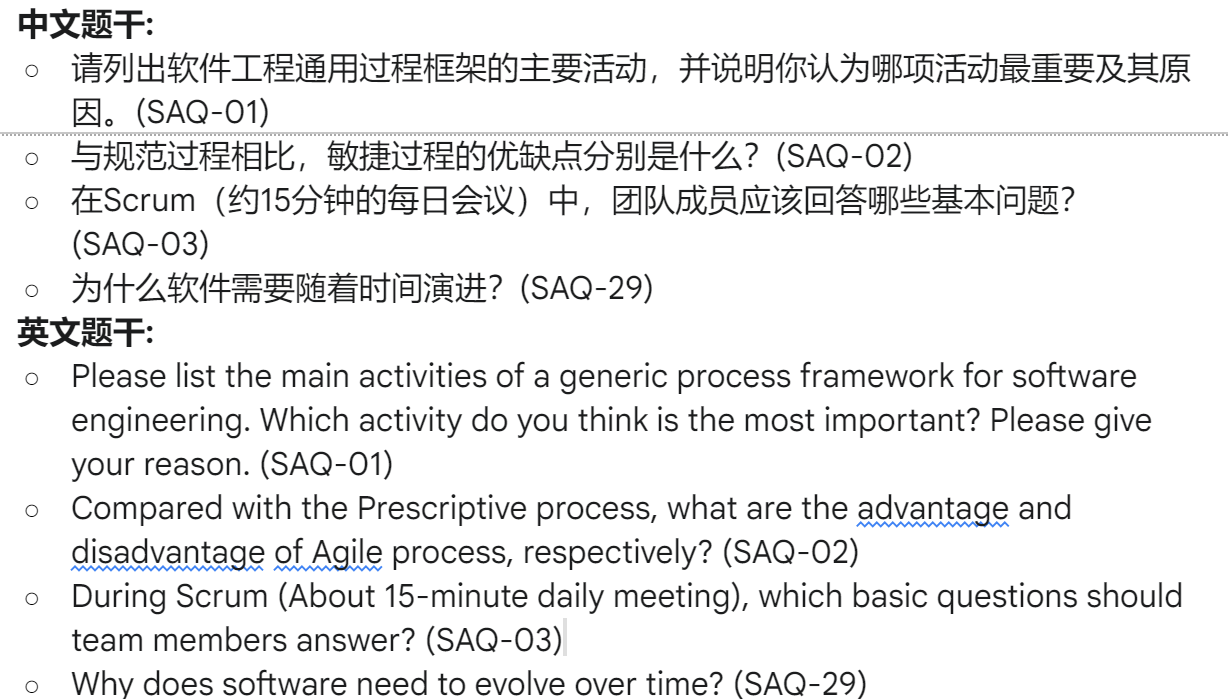

1 软件过程与方法学

image-20250620132123353

image-20250620132143705

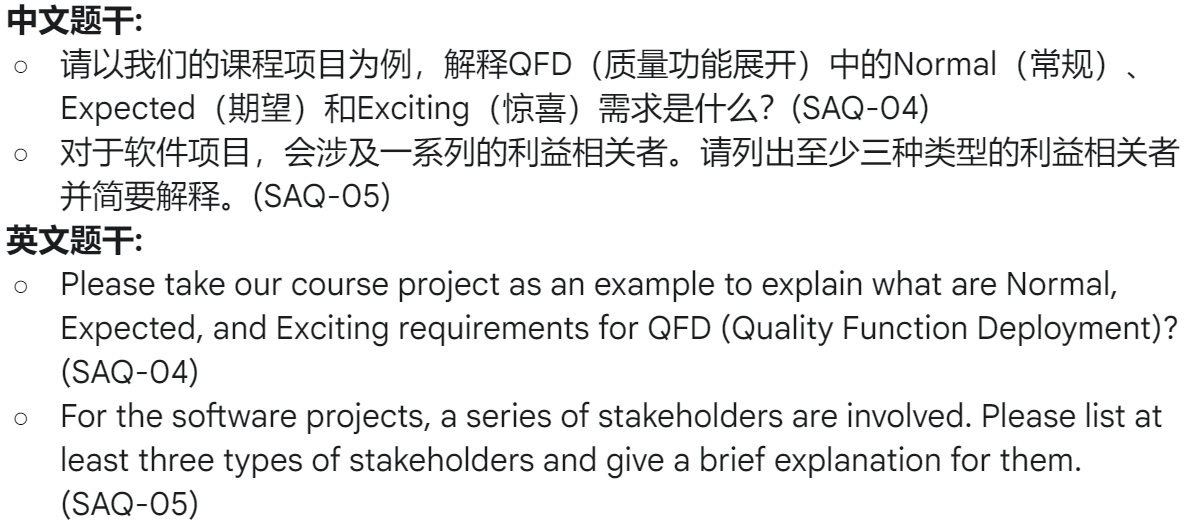

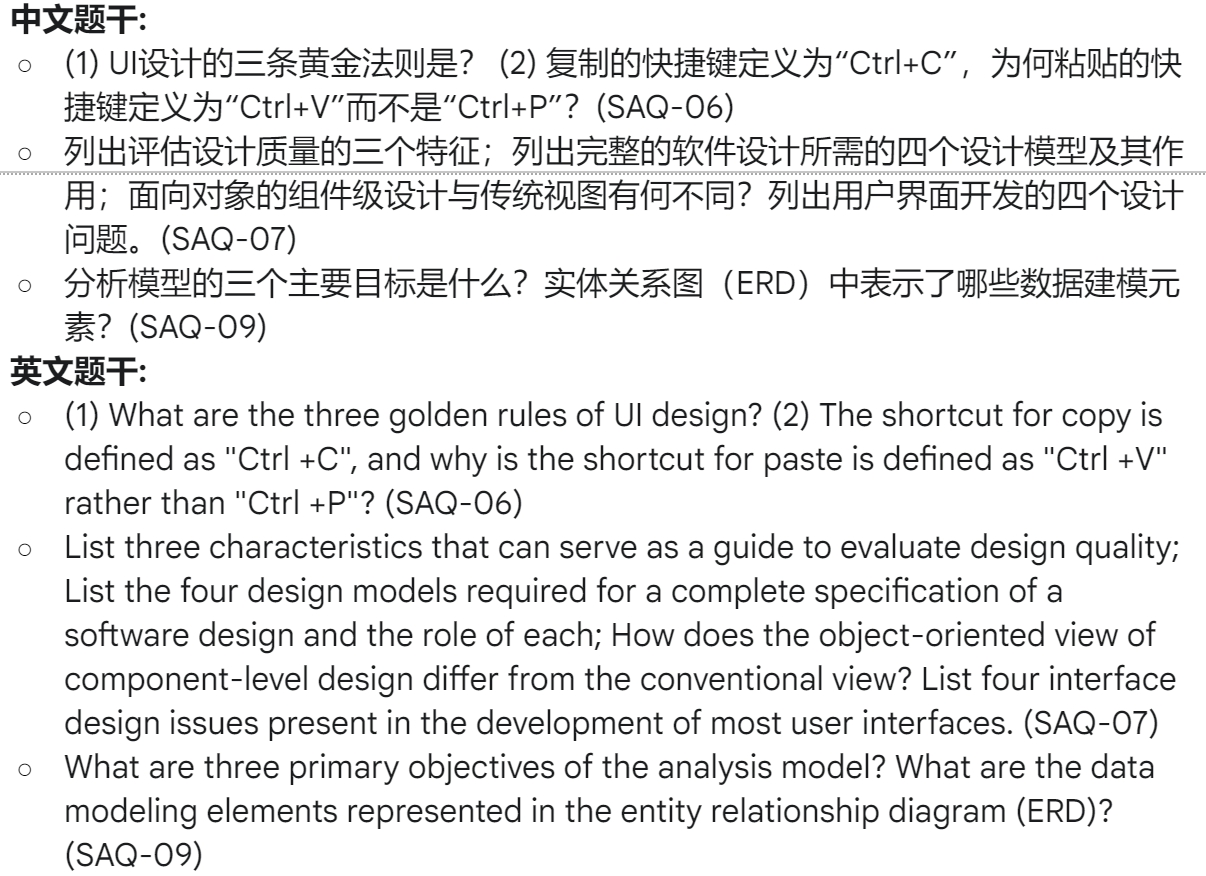

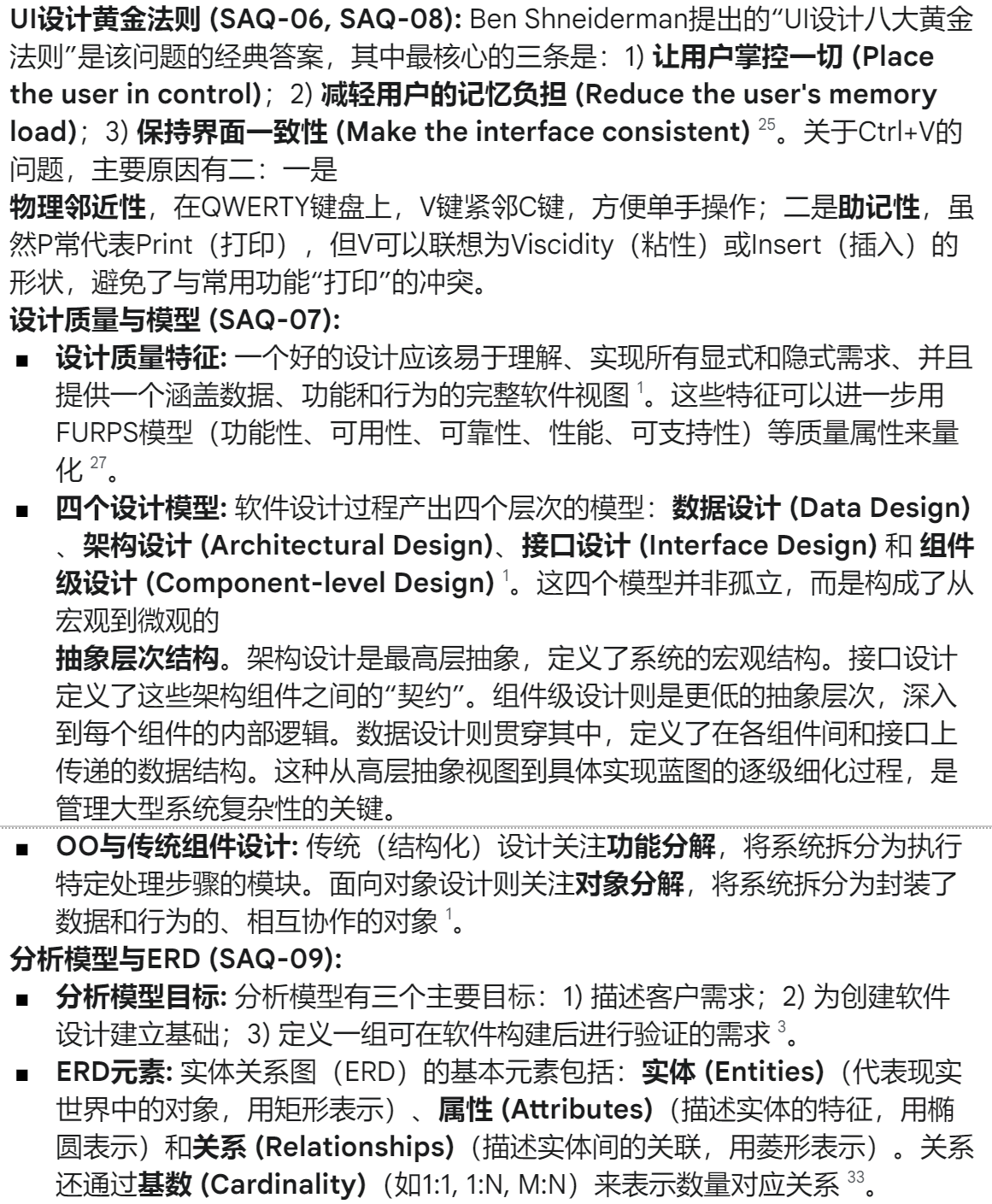

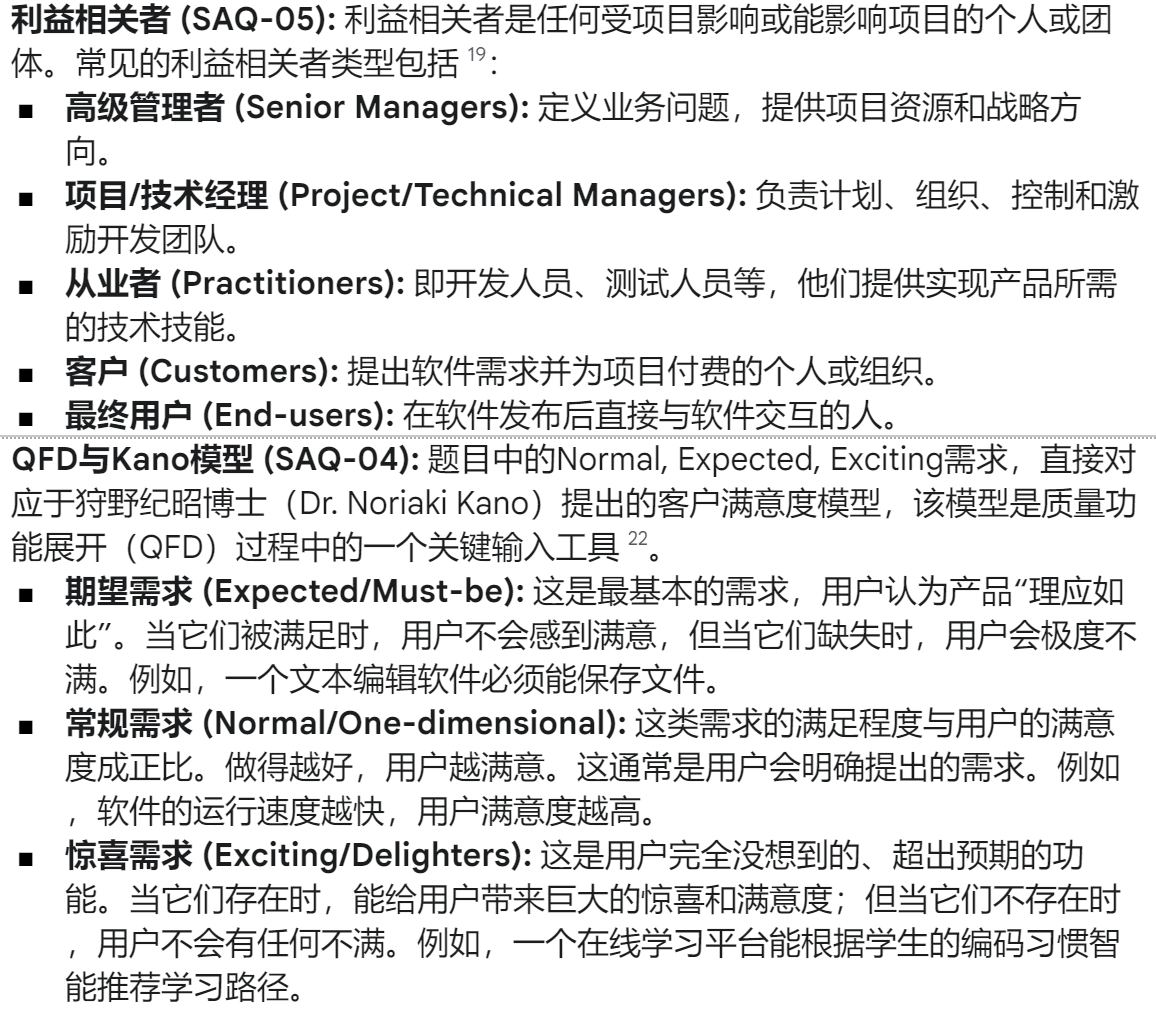

2 需求分析

image-20250620132204321

image-20250620132223914


image-20250620132246997

image-20250620132258915


3 测试

描述黑盒测试和白盒测试之间的区别:黑盒测试从用户视角出发,不关心内部实现,只关注输入和输出是否符合功能需求(测试“What”)。白盒测试则深入代码内部,利用对程序逻辑结构的了解来设计测试用例,以覆盖尽可能多的代码路径(测试“How”)。

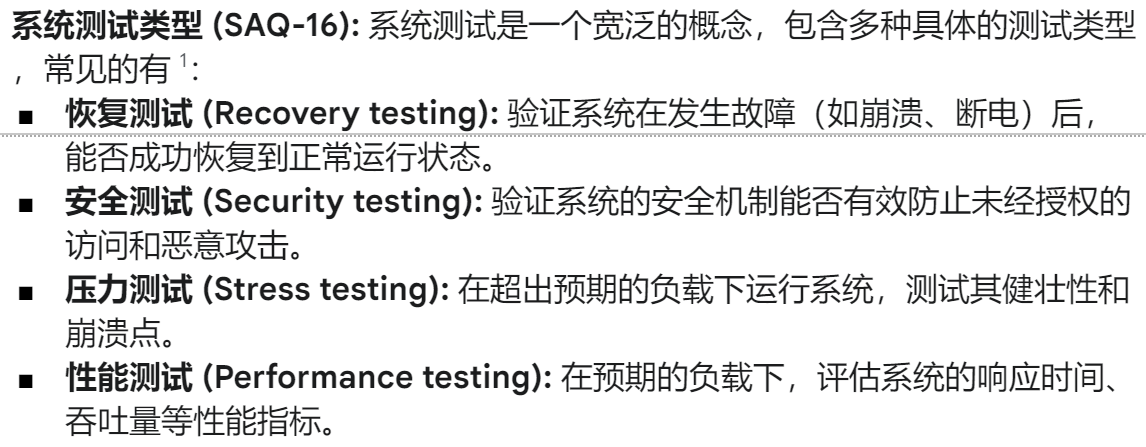

列出四种类型的系统测试

image-20250620132502082

请描述OAILP/PPS/PHM/AMS/PAPS的测试策略

//todo

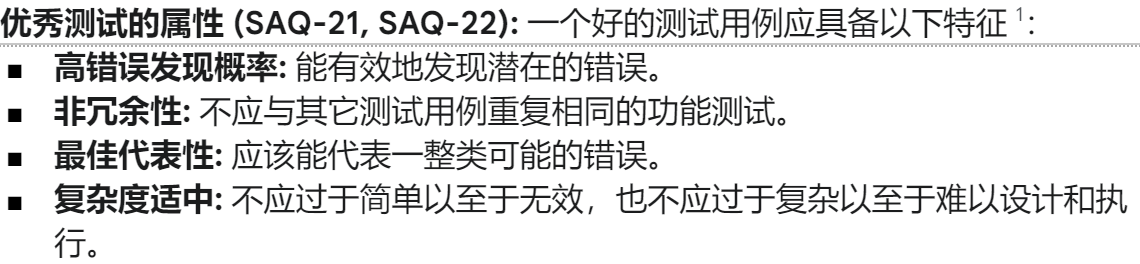

一个好的软件测试应具备哪些属性

image-20250620132550591
